Mặt bích inox – một chi tiết tưởng chừng nhỏ bé nhưng lại đóng vai trò tối quan trọng trong việc kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống công nghiệp. Sự an toàn, hiệu quả và tuổi thọ của toàn bộ hệ thống phụ thuộc rất nhiều vào việc lựa chọn và lắp đặt mặt bích đúng tiêu chuẩn. Vậy, tiêu chuẩn mặt bích inox là gì, tại sao chúng lại quan trọng và làm thế nào để hiểu rõ về chúng? Bài viết này sẽ cung cấp cái nhìn toàn diện, từ khái niệm cơ bản đến những ứng dụng thực tế, giúp bạn tự tin hơn trong việc lựa chọn và sử dụng mặt bích inox.
Khái Niệm Cơ Bản Về Mặt Bích Inox và Tầm Quan Trọng của Tiêu Chuẩn
Mặt Bích Inox Là Gì?

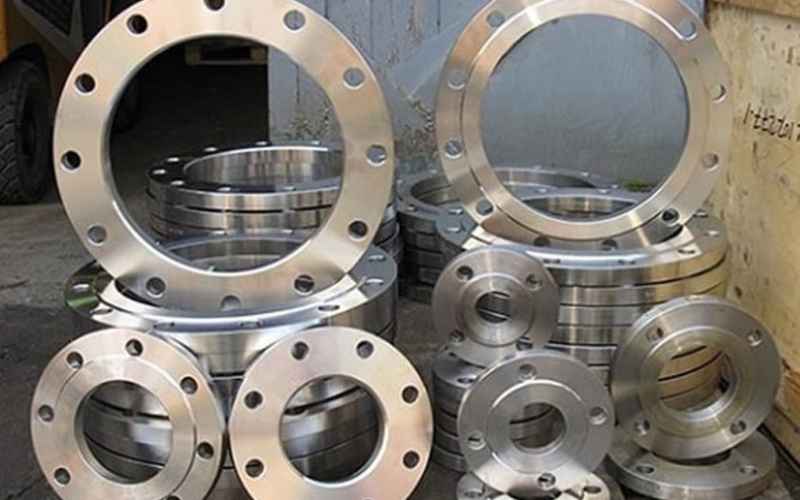

Mặt bích inox là một loại phụ kiện được chế tạo từ thép không gỉ (inox), dùng để kết nối cơ học các thành phần trong hệ thống đường ống như ống, van, bơm, thiết bị trao đổi nhiệt, hoặc các thiết bị khác. Chúng thường có dạng hình đĩa với các lỗ bu lông được khoan đều xung quanh chu vi để bắt chặt hai mặt bích lại với nhau, tạo thành một mối nối kín và chắc chắn. Vật liệu inox mang lại khả năng chống ăn mòn vượt trội, độ bền cao và tính thẩm mỹ, phù hợp với nhiều môi trường khắc nghiệt.
Tại Sao Tiêu Chuẩn Mặt Bích Lại Quan Trọng Đến Vậy?
Tầm quan trọng của tiêu chuẩn mặt bích không thể phủ nhận vì những lý do sau:
- Đảm bảo Khả năng Tương thích: Các tiêu chuẩn quy định kích thước, áp suất làm việc, vật liệu và phương pháp chế tạo. Điều này đảm bảo rằng mặt bích từ các nhà sản xuất khác nhau vẫn có thể kết nối với nhau một cách an toàn và hiệu quả. Imagine bạn cần thay thế một van công nghiệp trong hệ thống đường ống lớn. Nếu mặt bích của van mới không khớp với mặt bích của ống cũ, toàn bộ công việc sẽ bị đình trệ, gây tốn kém thời gian và chi phí.
- An toàn Vận hành: Mối nối mặt bích chịu áp lực và nhiệt độ cao. Việc tuân thủ tiêu chuẩn giúp đảm bảo rằng mối nối có đủ độ bền để chống chịu các điều kiện vận hành, tránh rò rỉ, nổ vỡ, gây nguy hiểm cho người lao động và tài sản.
- Hiệu quả Kinh tế: Sử dụng mặt bích chuẩn giúp giảm thiểu rủi ro hỏng hóc, kéo dài tuổi thọ hệ thống, giảm chi phí bảo trì và thay thế.
- Đồng bộ hóa Hệ thống: Trong các dự án lớn, việc sử dụng các tiêu chuẩn chung giúp quá trình thiết kế, mua sắm, lắp đặt và bảo trì trở nên mạch lạc, dễ dàng hơn.
- Thương mại Toàn cầu: Các tiêu chuẩn quốc tế giúp các nhà sản xuất và người tiêu dùng trên toàn thế giới giao dịch và sử dụng sản phẩm một cách thuận tiện, minh bạch.
Các Tiêu Chuẩn Mặt Bích Inox Phổ Biến Nhất Hiện Nay
Trên thế giới có nhiều tổ chức ban hành các tiêu chuẩn mặt bích khác nhau, mỗi tiêu chuẩn có những đặc điểm riêng và được áp dụng phổ biến ở các khu vực địa lý hoặc ngành công nghiệp cụ thể.
Tiêu Chuẩn ANSI/ASME (Hoa Kỳ)
- Tên đầy đủ: American National Standards Institute (ANSI) và American Society of Mechanical Engineers (ASME).
- Đặc điểm: Đây là một trong những tiêu chuẩn được sử dụng rộng rãi nhất trên toàn cầu, đặc biệt là ở Bắc Mỹ. Tiêu chuẩn này quy định mặt bích theo các cấp áp suất (Class) như Class 150, Class 300, Class 600, Class 900, Class 1500, Class 2500. Các cấp áp suất này tương ứng với khả năng chịu áp suất và nhiệt độ nhất định. Kích thước (Nominal Pipe Size – NPS) được đo bằng inch.
- Các tiêu chuẩn con:
- ASME B16.5: Áp dụng cho mặt bích đường ống và phụ kiện mặt bích có kích thước từ NPS 1/2 đến NPS 24, và áp suất từ Class 150 đến Class 2500. Đây là tiêu chuẩn phổ biến nhất cho mặt bích.
- ASME B16.47: Áp dụng cho mặt bích có kích thước lớn hơn, từ NPS 26 đến NPS 60, và áp suất từ Class 75 đến Class 900. Tiêu chuẩn này được chia thành Series A và Series B với các kích thước và cấu tạo khác nhau.
- Ứng dụng: Rất phổ biến trong ngành dầu khí, hóa chất, năng lượng, và các ngành công nghiệp nặng.
Tiêu Chuẩn DIN (Đức và Châu Âu)
- Tên đầy đủ: Deutsches Institut für Normung (Viện Tiêu chuẩn Đức).
- Đặc điểm: Tiêu chuẩn DIN được sử dụng rộng rãi ở Đức và nhiều nước Châu Âu khác. Mặt bích DIN được phân loại theo áp suất danh định (Nominal Pressure – PN), ví dụ: PN6, PN10, PN16, PN25, PN40, PN63, PN100. Các số PN này chỉ ra áp suất tối đa (tính bằng bar) mà mặt bích có thể chịu được ở nhiệt độ môi trường. Kích thước (Nominal Diameter – DN) được đo bằng milimét.
- Các tiêu chuẩn con: Các tiêu chuẩn DIN cụ thể sẽ quy định kích thước, dung sai, vật liệu cho từng loại mặt bích (ví dụ: DIN 2573, DIN 2576 cho mặt bích rỗng; DIN 2631, DIN 2632… cho mặt bích hàn cổ).
- Ứng dụng: Phổ biến trong ngành công nghiệp nước, xử lý nước thải, hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), và các nhà máy sản xuất ở Châu Âu.
Tiêu Chuẩn JIS (Nhật Bản)
- Tên đầy đủ: Japanese Industrial Standards.
- Đặc điểm: Tiêu chuẩn JIS là tiêu chuẩn quốc gia của Nhật Bản. Tương tự như DIN, JIS cũng phân loại mặt bích theo áp suất danh định (K), ví dụ: 5K, 10K, 16K, 20K, 30K, 40K, 63K. Các số K này cũng chỉ khả năng chịu áp suất của mặt bích. Kích thước danh định (Nominal Diameter – DN) được đo bằng milimét.
- Ứng dụng: Thường được sử dụng trong các nhà máy, hệ thống đường ống có nguồn gốc hoặc liên kết với Nhật Bản, cũng như ở một số quốc gia Châu Á khác.
Tiêu Chuẩn BS (Anh)
- Tên đầy đủ: British Standards.
- Đặc điểm: Mặc dù tiêu chuẩn BS vẫn còn được sử dụng ở một số nơi, nhưng nhiều tiêu chuẩn BS đã được thay thế hoặc hài hòa hóa với các tiêu chuẩn Châu Âu (EN) sau này. Tuy nhiên, một số tiêu chuẩn cũ như BS 10 (cho mặt bích gang) hoặc BS 4504 (tương đương với DIN) vẫn có thể được tìm thấy.
- Ứng dụng: Chủ yếu ở Vương quốc Anh và các quốc gia chịu ảnh hưởng từ Anh.
Tiêu Chuẩn GOST (Nga)
- Tên đầy đủ: Gosudarstvennyy Standart (Tiêu chuẩn Quốc gia).
- Đặc điểm: Tiêu chuẩn này được sử dụng ở Nga và các quốc gia thuộc Liên Xô cũ. Tương tự như DIN và JIS, GOST cũng sử dụng áp suất danh định (PN) và đường kính danh định (DN).
- Ứng dụng: Các dự án và hệ thống có liên quan đến Nga và các nước thuộc khối SNG (Cộng đồng các Quốc gia Độc lập).
Các Yếu Tố Cần Xem Xét Khi Lựa Chọn Mặt Bích Inox Theo Tiêu Chuẩn
Để lựa chọn mặt bích inox chuẩn xác và hiệu quả, bạn cần xem xét kỹ lưỡng các yếu tố sau:
Vật liệu Inox (Stainless Steel Grade)
Loại inox được sử dụng sẽ quyết định khả năng chống ăn mòn, độ bền và chi phí của mặt bích. Các loại inox phổ biến bao gồm:
- Inox 304/304L: Phổ biến nhất, có khả năng chống ăn mòn tốt trong nhiều môi trường, dễ gia công. 304L (Low Carbon) có hàm lượng carbon thấp hơn, giảm nguy cơ ăn mòn giữa các hạt sau khi hàn.
- Inox 316/316L: Chứa thêm Molypden, giúp tăng cường khả năng chống ăn mòn đặc biệt trong môi trường chứa clorua hoặc axit sulfuric. Thường được sử dụng trong các ngành hóa chất, dược phẩm, hàng hải.
- Inox 310/310S: Có hàm lượng Crom và Niken cao, chịu nhiệt tốt, thích hợp cho các ứng dụng nhiệt độ cao.
- Inox Duplex/Super Duplex (2205, 2507): Có cấu trúc vi mô pha kép (ferritic và austenitic), mang lại cường độ cao và khả năng chống ăn mòn tuyệt vời, đặc biệt là ăn mòn rỗ và nứt do ứng suất clorua.
Kích Thước Danh Định (Nominal Pipe Size – NPS hoặc Nominal Diameter – DN)
Đây là yếu tố cơ bản nhất, phải khớp với đường kính ngoài của ống mà mặt bích sẽ kết nối. NPS (inch) dùng cho tiêu chuẩn ANSI/ASME, DN (mm) dùng cho tiêu chuẩn DIN, JIS, GOST.
Cấp Áp Suất (Pressure Class/Rating)
- ANSI/ASME: Class (150, 300, 600,…). Cấp áp suất càng cao, mặt bích càng dày và chịu được áp lực càng lớn.
- DIN/JIS/GOST: PN (PN6, PN10, PN16,…), K (5K, 10K,…). Số PN hoặc K càng lớn, khả năng chịu áp suất càng cao.
Lựa chọn cấp áp suất phải phù hợp với áp suất làm việc tối đa của hệ thống để đảm bảo an toàn.
Loại Bề Mặt Tiếp Xúc (Facing Type)
Bề mặt tiếp xúc của mặt bích (flange facing) rất quan trọng để đảm bảo độ kín của mối nối khi kết hợp với gioăng (gasket). Các loại phổ biến bao gồm:
- Flat Face (FF): Bề mặt hoàn toàn phẳng, thường dùng cho mặt bích gang hoặc khi cần bảo vệ gioăng mềm.
- Raised Face (RF): Bề mặt vòng gioăng được nâng cao hơn so với bề mặt ngoài của mặt bích. Đây là loại phổ biến nhất, giúp tập trung lực siết bu lông vào một diện tích nhỏ hơn trên gioăng, tăng độ kín.
- Ring Type Joint (RTJ): Có rãnh để chứa gioăng kim loại hình tròn (Ring Joint Gasket). Thường dùng cho các ứng dụng áp suất và nhiệt độ rất cao, nơi yêu cầu độ kín tuyệt đối.
- Male and Female (M&F): Một mặt bích có phần lồi (male) và mặt bích kia có phần lõm (female) khớp với nhau.

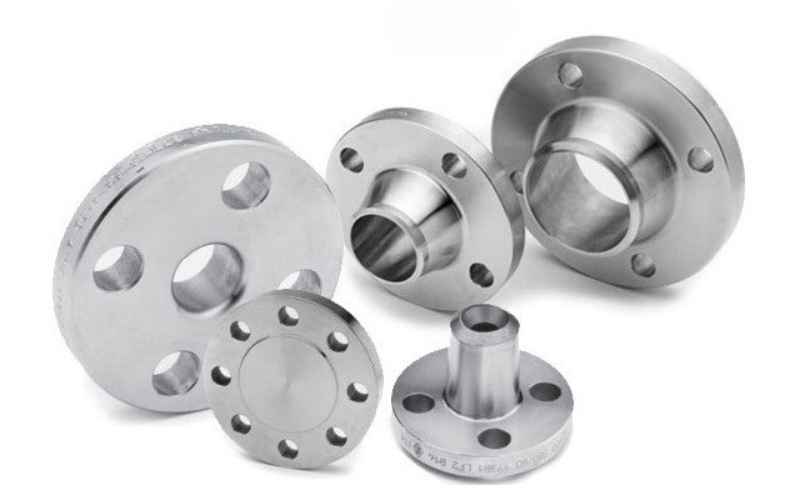

Kiểu Mặt Bích (Flange Type)
Tùy thuộc vào phương pháp kết nối với ống và mục đích sử dụng, có nhiều kiểu mặt bích khác nhau:
- Slip-On Flange (SO): Dễ dàng lắp đặt bằng cách trượt qua ống và hàn cả bên trong lẫn bên ngoài. Phù hợp cho áp suất thấp và nhiệt độ vừa phải.
- Weld Neck Flange (WN): Có cổ dài, côn dần về phía ống để hàn vát mép (butt weld). Loại này có khả năng chịu áp lực và nhiệt độ cao nhất, giảm thiểu ứng suất tại mối nối.

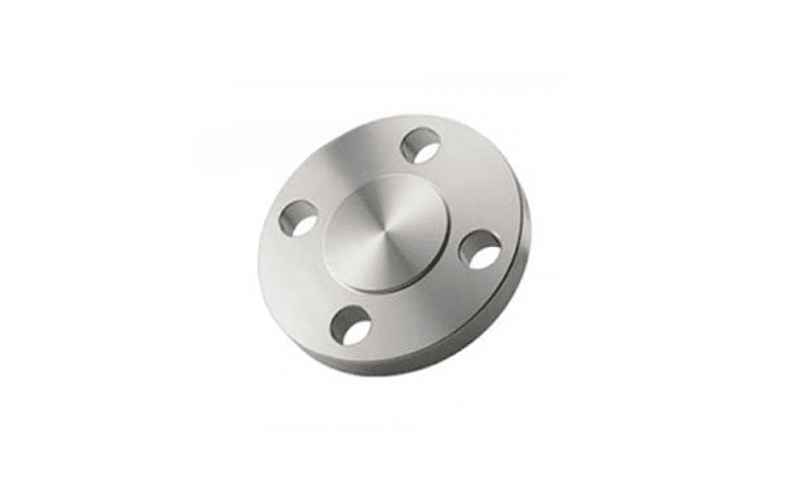

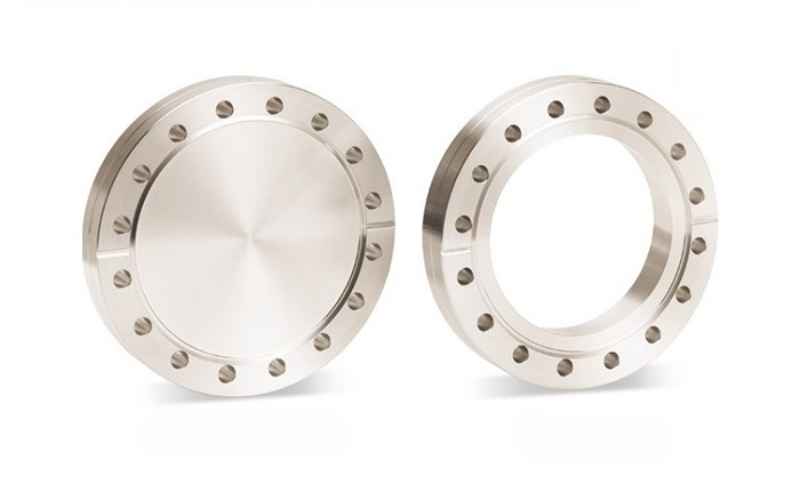

- Blind Flange (BL): Một đĩa đặc, dùng để bịt kín đầu ống hoặc cửa van không sử dụng.
- Lap Joint Flange (LJ): Gồm một mặt bích rời và một đoạn bích cụt (stub end). Thích hợp cho các ứng dụng cần tháo lắp thường xuyên hoặc khi cần xoay mặt bích để dễ dàng căn chỉnh lỗ bu lông.
- Threaded Flange (TH): Có ren bên trong để vặn vào ống có ren. Thích hợp cho các ứng dụng áp suất thấp, không hàn được hoặc khi cần tháo lắp nhanh.
- Socket Weld Flange (SW): Có lỗ khoan để ống được đưa vào và hàn fillet. Thích hợp cho các đường ống nhỏ, áp suất trung bình.
Ứng Dụng Thực Tế Của Mặt Bích Inox Tiêu Chuẩn
Mặt bích inox chuẩn được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp đòi hỏi độ bền, khả năng chống ăn mòn và độ kín cao:
- Ngành Dầu khí và Năng lượng: Các hệ thống đường ống dẫn dầu, khí, hóa chất, hơi nước trong nhà máy lọc dầu, nhà máy điện, dàn khoan. Tại đây, áp suất và nhiệt độ thường rất cao, đòi hỏi mặt bích phải tuân thủ nghiêm ngặt các tiêu chuẩn như ASME B16.5, ASME B16.47 và vật liệu inox chuyên dụng như Inox 316L hoặc Duplex.
- Ngành Hóa chất: Vận chuyển các hóa chất ăn mòn, axit, kiềm. Mặt bích inox 316L hoặc các loại inox đặc biệt khác được ưu tiên để chống lại sự ăn mòn hóa học.
- Ngành Thực phẩm và Đồ uống: Yêu cầu vệ sinh cao, không gỉ sét, dễ làm sạch. Mặt bích inox 304 hoặc 316L với bề mặt hoàn thiện tốt là lựa chọn hàng đầu. Các van công nghiệp trong ngành này cũng thường được kết nối bằng mặt bích inox để đảm bảo vệ sinh.
- Ngành Dược phẩm: Tương tự như thực phẩm, yêu cầu vô trùng và không nhiễm bẩn. Mặt bích inox y tế, được đánh bóng kỹ lưỡng, là bắt buộc.
- Ngành Xử lý nước và Nước thải: Chống ăn mòn từ nước và các hóa chất xử lý. Inox 304 là lựa chọn phổ biến, trong khi inox 316 được dùng cho môi trường có clorua cao.
- Ngành Xây dựng và HVAC: Hệ thống cấp thoát nước, hệ thống điều hòa không khí, PCCC.
- Ngành Hàng hải: Chống ăn mòn nước biển. Inox 316 hoặc Duplex được ưu tiên.
Lời Khuyên Hữu Ích Khi Mua và Lắp Đặt Mặt Bích Inox
- Xác định rõ ràng Tiêu chuẩn: Luôn chỉ rõ tiêu chuẩn (ANSI, DIN, JIS), cấp áp suất (Class, PN, K), loại vật liệu (Inox 304, 316L,…), kích thước danh định (NPS, DN) và kiểu mặt bích khi đặt hàng. Một số nhà cung cấp uy tín như Yến Thanh chuyên cung cấp các loại van công nghiệp và phụ kiện đường ống đạt chuẩn, sẽ giúp bạn dễ dàng hơn trong việc lựa chọn.
- Kiểm tra Giấy tờ Chứng nhận: Yêu cầu giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của vật liệu. Điều này đảm bảo sản phẩm đúng tiêu chuẩn và nguồn gốc.
- Kiểm tra Kích thước Thực tế: Trước khi lắp đặt, hãy đo lại kích thước lỗ bu lông, đường kính ngoài, đường kính trong của mặt bích để đảm bảo khớp nối hoàn hảo.
- Sử dụng Gioăng (Gasket) Phù hợp: Gioăng là yếu tố then chốt để tạo độ kín. Chọn gioăng có vật liệu và khả năng chịu nhiệt độ, áp suất, hóa chất tương thích với môi trường làm việc.
- Siết Bu Lông Đúng Cách: Quy trình siết bu lông phải tuân thủ trình tự và mô-men xoắn quy định để đảm bảo phân bố lực đều, tránh biến dạng mặt bích và gioăng.
Kết Luận
Việc hiểu và áp dụng đúng tiêu chuẩn mặt bích inox là yếu tố then chốt đảm bảo an toàn và hiệu quả cho mọi hệ thống đường ống. Từ ANSI, DIN đến JIS, mỗi tiêu chuẩn đều có vai trò riêng, đòi hỏi sự lựa chọn kỹ lưỡng về vật liệu, áp suất và kiểu dáng. Nắm vững những kiến thức này giúp bạn đưa ra quyết định sáng suốt, tối ưu hóa hiệu suất và kéo dài tuổi thọ hệ thống. Hãy luôn ưu tiên mặt bích chuẩn để xây dựng một hệ thống bền vững và an toàn.
